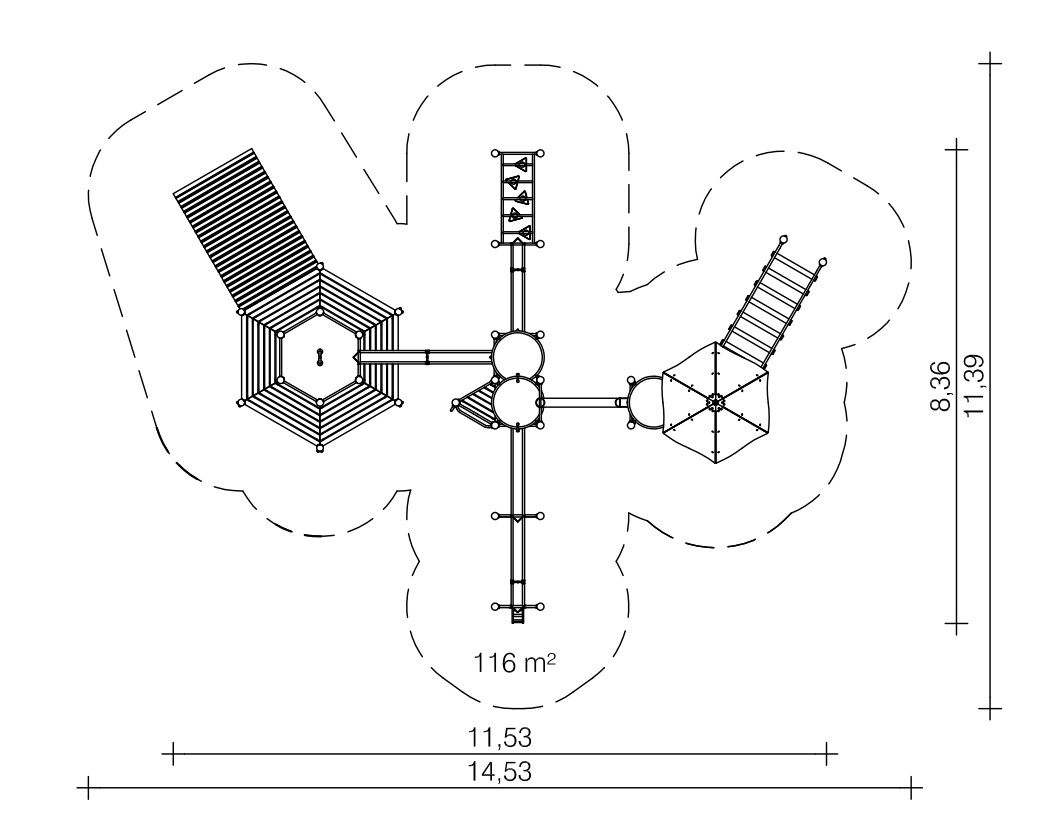

Technische Daten Gesamthöhe: 4,80 m Grundfläche: 8,40 x 11,55 m Mindestraum: 11,40 x 14,55 m (116 m²) Podesthöhe: 0,20/1,15/1,60/1,80 m Gewicht: 140 kg schwerstes Einzelteil 1885 kg insgesamt Standpfosten Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente. Bündig mit dem Podest abschließende Standpfosten sind mit angeschweißten Ronden aus Edelstahl abgedeckt. Podestböden Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung. Pumpenpodest zusätzlich mit profiliertem Edelstahlblech und vorbereitet zur Montage der in dieser Wasserspielanlage enthaltenen Ventilkombination. Die Ventilkombination wird sich unmittelbar unterhalb des Pumpenpodestes befinden. Ein zusätzlicher Schacht für die Ventilkombination wird daher nicht benötigt. Anbauteile – Rampe 2,40 m x 1,60 m, Steigung 0,10 m, aus Profilbrettern 95 x 30 mm – Klettersprossen (gekröpft) aus Edelstahlrohr, Ø 33,7 mm – Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm – Tandemgeländer 0,80 m/ aus Edelstahlrohr, Ø 33,7 x 2 mm – senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm – Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion – Tisch 0,80 x 0,80 m, aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm – Zeltdach, 6 x 0,80 m / Neigung 45°, aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, mit Windspiel; Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm – Wackelstiege, 0,80 m x 2,40 m an Tandemtraverse, Laufhölzer aus Robinie Ø 10 cm, Feingliedrige Geländerketten aus Edelstahl Wasserpumpe Artikel Nr. 0-33130-001 Saugrohranschluss 1 ¼ Zoll (Leitungsdurchmesser mind. ¾ Zoll), verschweißte Edelstahlkonstruktion, gekapseltes Pumpengehäuse, Pumpenmechanik mit Wälz- und Gleitlagerung, Oberes Pumpengehäuse mit Schwengel muss z.B. während der Frostperiode entfernt werden, Verschlussdeckel („Überwinterungsplatte“) für das verbleibende Pumpenunterteil wird mitgeliefert. Bitte beachten Sie: Bei Anschluss der Wasserpumpe an eine Druckwasserleitung wird die K&K Ventilkombination (Art.Nr. 0-33190-000) benötigt. Bei beabsichtigter, zeitweiliger Unterbrechung der Wasserversorgung (Zeitschaltuhr o.ä.) baut sich bei weiterer Pumpenbetätigung ein Unterdruck im Leitungssystem auf, der zum Rückschlagen des Pumpschwengels führt. Es ist daher zwingend erforderlich, die Betätigung des Pumpenschwengels zu verhindern (beispielsweise durch Einsatz des Pumpenschlosses Artikelnummer 1040639). Beachten Sie dabei zusätzlich die in der Montageanleitung angegebenen Rahmendaten (Abstände, Durchmesser der Leitungen etc.); diese erhalten Sie auf Anfrage bei K&K oder direkt als PDF von unserer Web-Site unter www.kaiser-kuehne.com. Ventilkombination Artikel Nr. 0-33190-000 (verbaut unterhalb des Podestbodens) Vorrichtung zum direkten Anschluss der Wasserpumpe an eine Druckwasserleitung. Incl. Feinfilter zur Reinigung des Wassers von Schwebstoffen, Schmutzpartikeln etc., um ein Verschmutzen der Membranventile zu verhindern und damit Funktionsstörungen vorzubeugen. Einbau und Anschluss der Ventilkombination sollte durch eine Installations-Fachfirma erfolgen. Terrassenschale 1 Ablauf Grundfläche: Ø 0,90 m Gesamthöhe: 0,14 m Verschweißte Edelstahlkonstruktion mit 1 Wasserablauföffnung, Blechdicke: min. 2 mm / Rohr Ø 38 mm. Wasserrohr 0,80 x 1,60 m Grundfläche: 0,80 m x 1,60 m Edelstahlrohr Ø 154 mm Verschweißte Edelstahlkonstruktion mit 1 abgeschrägten Wasserablauf- und 1 Zulauföffnung, Blechdicke: min. 2 mm / Rohr Ø 154 mm. Wasserreservoir Grundfläche: Ø 0,68 m Verschweißte Edelstahlkonstruktion mit 2 Wasserablaufrohren. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. Blechdicke: min. 2 mm/Rohr Ø 33,7 mm. Wasserrinne 1,60 m, 3 Stück Verschweißte Edelstahlkonstruktion 0,80 m x 1,60 m, Blechdicke: min. 2 mm / Rohr Ø 38 mm. Mit Anbindung für Standpfosten, mit stufenloser Neigung zum Einbau für das erforderliche Gefälle für den Zu- und Ablauf des Wassers. Abgeschrägter Auslauf. Stauklappe, 3 Stück frei positionierbar, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage. Klemmteil zum Befestigen an Rohr Ø 38 mm Wasserrad Grundfläche: 0,60 x 0,80 m Höhe: 0,90 m Rad: Ø 0,60 m Verschweißte Edelstahlkonstruktion mit Pfostenanbindung, vorbereitet zur Aufnahme der Wasserrinne. 12 Schaufeln, an der Stirnseite flächig abgekantet und durch Seitenwände eingeschlossen. Blechdicke min. 2 mm. Radlagerung mit Wälzlagern. Terrassenschale 2 Abl
