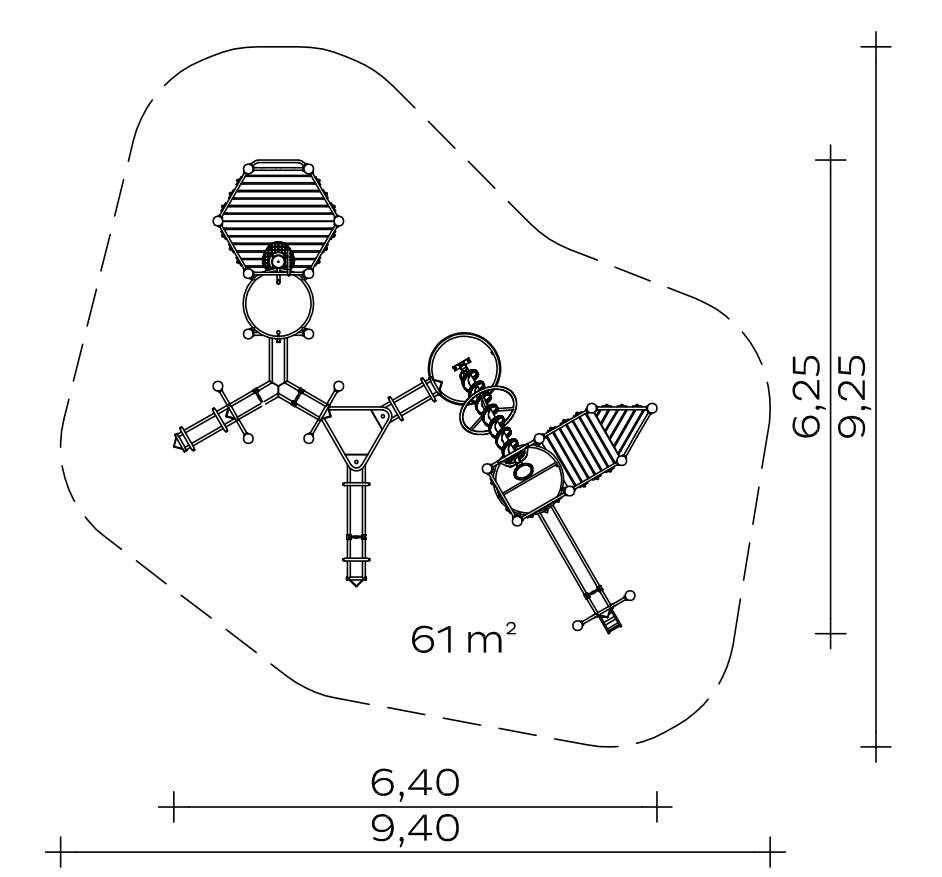

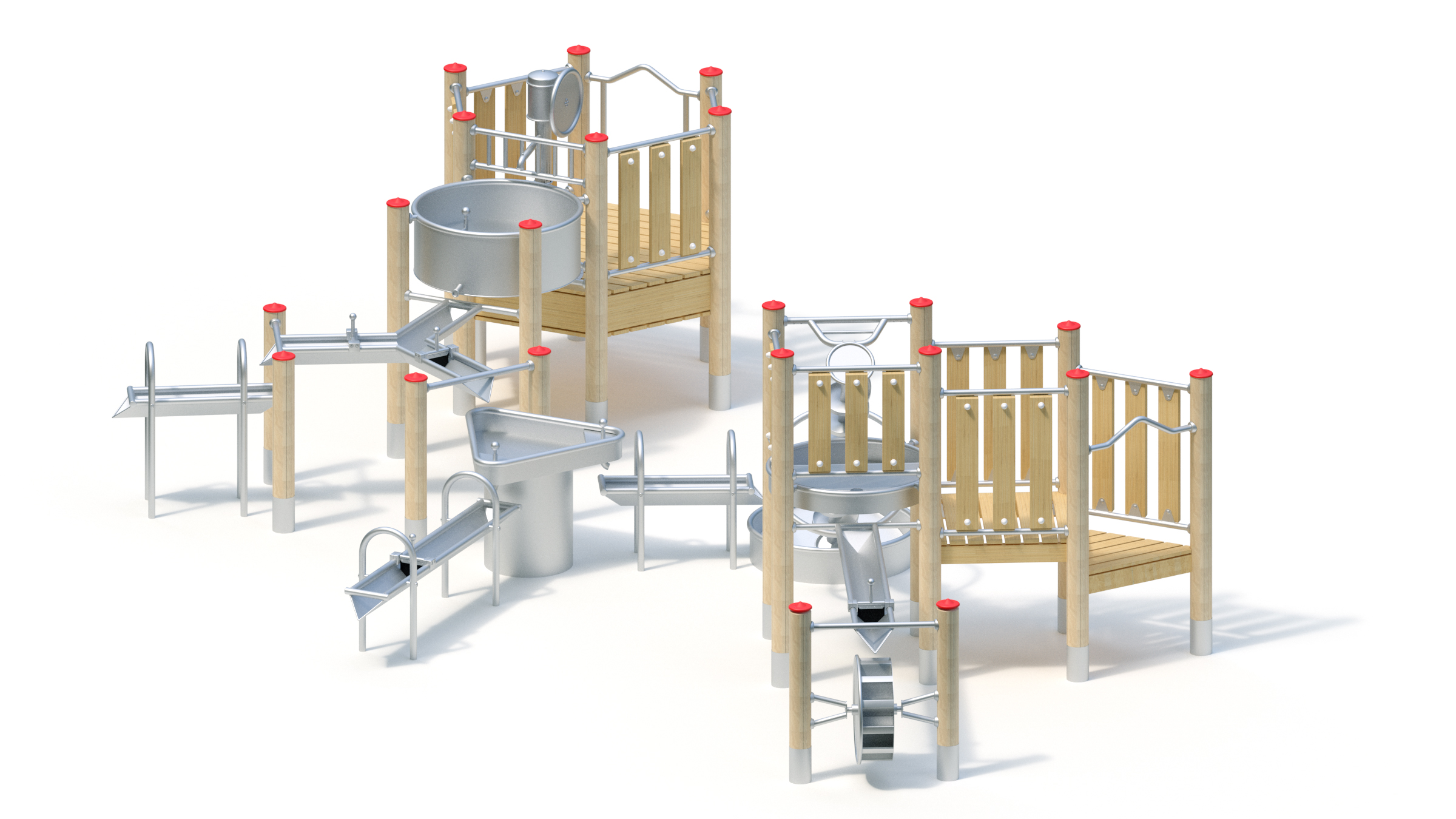

Technische Daten Grundfläche: 6,25 x 6,40 m Mindestraum: 9,25 x 9,40 m Podesthöhen: 0,60/0,80 m Standpfosten Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene. Podestboden Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung. Pumpenpodest zusätzlich mit profiliertem Edelstahlblech und vorbereitet zur Montage der in dieser Wasserspielanlage enthaltenen Ventilkombination. Die Ventilkombination wird sich unmittelbar unterhalb des Pumpenpodestes befinden. Ein zusätzlicher Schacht für die Ventilkombination wird daher nicht benötigt. Anbauteile – Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm – Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm – Zugangsgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus waagerechtem Geländerrohr und beidseitig senkrecht angeordneten Brüstungsrohren – Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm – Klettersprosse (gekröpft) aus Edelstahlrohr, Ø 33,7 mm – Klettersprosse aus Edelstahlrohr, Ø 38 x 2,5 mm, verdrehungssicher Wasserpumpe mit Handrad Artikel Nr. 0-33131-001 Wasserpumpe zum direkten Anschluss an eine Wasserleitung, Saugrohranschluss 1 ¼ Zoll (Leitungsdurchmesser mind. ¾ Zoll) Verschweißte Edelstahlkonstruktion, gekapseltes Pumpengehäuse, Pumpenmechanik mit Wälz- und Gleitlagerung, oberes Pumpengehäuse mit Handrad muss z.B. während der Frostperiode entfernt werden. Verschlussdeckel („Überwinterungsplatte“) für das verbleibende Pumpenunterteil wird mitgeliefert. Ventilkombination 1 1/4″ mit Hygienespülung (verbaut unterhalb des Podestbodens) Vorrichtung zum direkten Anschluss der Wasserpumpe an eine Druckwasserleitung mit Feinfilter zur Reinigung des Wassers von Schwebstoffen, Schmutzpartikeln etc., um ein Verschmutzen der Membranventile zu verhindern und damit Funktionsstörungen vorzubeugen. Inklusive K&K Hygienespülung: Vorrichtung für die automatische Spülung des Leitungsstranges zwischen Ventilkombination und K&K Wasserpumpe mit Zeitsteuerung und Rückschlagventil, ausgelegt für die Spülung von max. 30 m DN 40. Steuerungseinheit bestehend aus Steuerungsmodul, wasserdicht eingeschweißter 6V-Batterie. Werksseitige Einstellung der Hygienespülung auf einen 12-Stunden-Rhythmus. Der Anschluss der Ventilkombination sollte durch eine Installations-Fachfirma erfolgen. Wasserreservoir Grundfläche: Ø 0,86 m Verschweißte Edelstahlkonstruktion mit 1 Wasserablaufrohr. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Anbindung an Pfosten. Y-Rinne Y- förmige Wasserrinne mit einem Einlauf-Bereich und zwei Ausläufen, Blechstärke: min. 2 mm / Rohr Ø 38 mm. Inklusive 2 Stück Stauklappe, frei positionierbar, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage. Wasserrinne 0,80 m, 2 Stück Verschweißte Edelstahlkonstruktion. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Abgeschrägter Auslauf. Stufenlose Neigung zum Einbau für das erforderliche Gefälle für den Zu- und Ablauf des Wassers durch zusätzliche Aufständerung. Wasserrinne 1,60 m Verschweißte Edelstahlkonstruktion. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Abgeschrägter Auslauf. Stufenlose Neigung zum Einbau für das erforderliche Gefälle für den Zu- und Ablauf des Wassers durch zusätzliche Aufständerung. Inklusive Stauklappe, frei positionierbar, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage. Wasserverteiltisch (0,75) Artikel Nr. 0-33481-000 Gesamthöhe: 0,90 m Verschweißte Edelstahlkonstruktion mit 2 Wasserablaufrohren. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Passendes Ringfundament (15166) zur Verankerung am Flanschring und Formsteine (15167) zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) können gegen Mehrpreis mitgeliefert werden. Förderbecken solitär Verschweißte Edelstahlkonstruktion mit Aufnahmevorrichtung für das Fußlager der Wasserspirale. Wasserzulauf direkt unter oder über dem Rohrring. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Wasserablauföffnung durch Zylinderschraube verschlossen. Passendes Ringfundament (15168) zur Verankerung am Flanschring und Formsteine (15169) zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) können gegen Mehrpreis mitgeliefert werden. Wasserspirale (2,00) Handradantrieb und Drehteller oben
