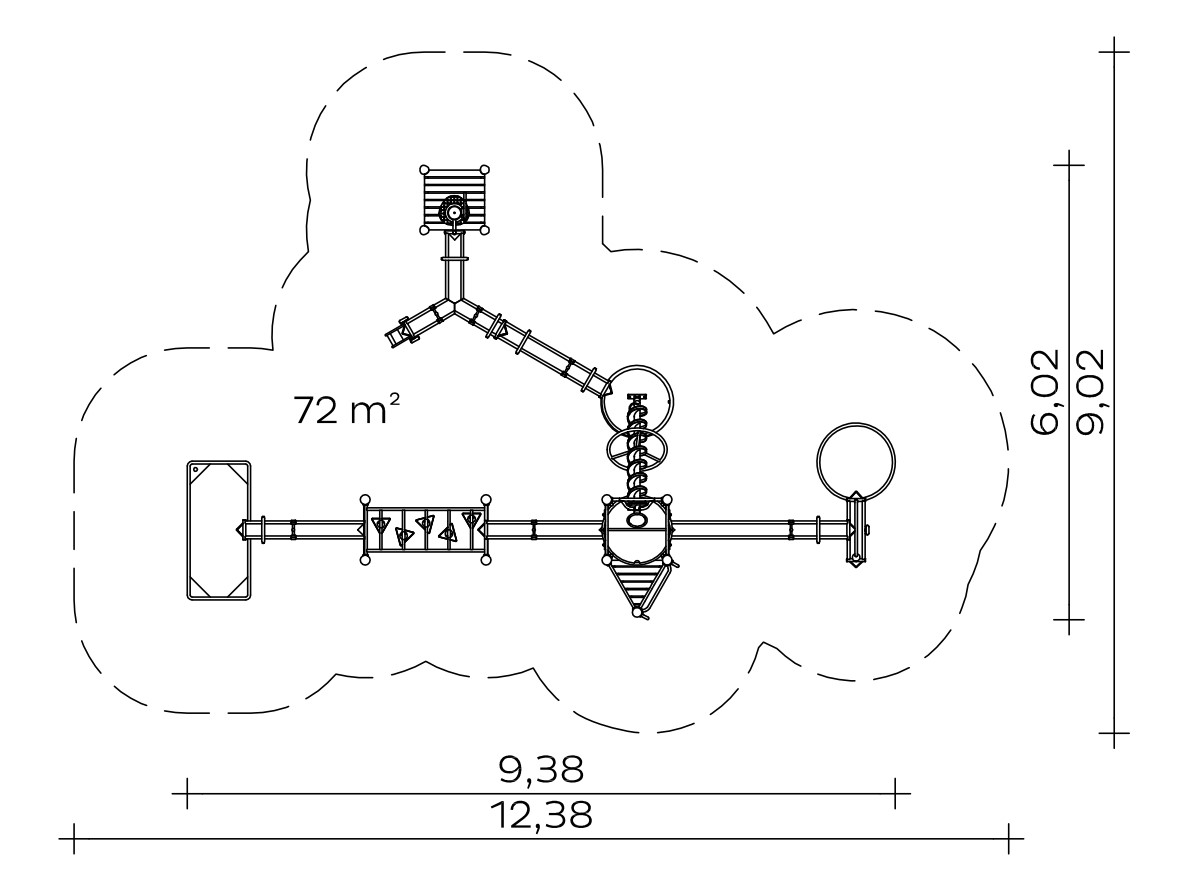

Technische Daten Gesamthöhe: 2,00 m Grundfläche: 6,02 x 9,38 m Mindestraum: 9,02 x 12,38 m Podesthöhe: 0,95 m Gewicht: 85 kg schwerstes Einzelteil 815 kg insgesamt Standpfosten Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente. Bündig mit dem Podest abschließende Standpfosten sind mit angeschweißten Ronden aus Edelstahl verschlossen. Podestböden Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel und einer durchgehenden Bolzenverschraubung. Pumpenpodest mit profilierten Edelstahlblech. Anbauteile – Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm – Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm – Holzbrüstung aus Robinie, 125 x 30 mm. Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm – Klettersprosse (gekröpft) aus Edelstahlrohr, Ø 33,7 x 2 mm – senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm Wasserpumpe, Art.-Nr. 0-33130-001 Höhe: 1,17 m Wasserpumpe zum direkten Anschluss an eine Wasserleitung, Saugrohranschluss 1 ¼ Zoll (Leitungsdurchmesser mind. ¾ Zoll). Verschweißte Edelstahlkonstruktion, gekapseltes Pumpengehäuse, Pumpenmechanik mit Wälz- und Gleitlagerung, oberes Pumpengehäuse mit Schwengel muss z.B. während der Frostperiode entfernt werden. Verschlussdeckel („Überwinterungsplatte“) für das verbleibende Pumpenunterteil wird mitgeliefert. Geeignet zur Befestigung auf einem festen Untergrund, z.B. auf einem bauseitigen Podest. Bitte beachten Sie: Bei Anschluss der Wasserpumpe an eine Druckwasserleitung wird die Ventilkombination (Art.Nr. 0-33190-000 oder 0-33195-000) benötigt. Beachten Sie dabei zusätzlich die in der Montageanleitung angegebenen Rahmendaten (Abstände, Durchmesser der Leitungen etc.); diese erhalten Sie auf Anfrage bei K&K oder direkt als PDF von unserer Web-Site unter www.kaiser-kuehne.com. Bei beabsichtigter, zeitweiliger Unterbrechung der Wasserversorgung (Zeitschaltuhr o.ä.) baut sich bei weiterer Pumpenbetätigung ein Unterdruck im Leitungssystem auf, der zum Rückschlagen des Pumpschwengels führt. Es ist daher zwingend erforderlich, die Betätigung des Pumpenschwengels zu verhindern (beispielsweise durch Einsatz des Pumpenschlosses Artikelnummer 1040639). Y-Rinne Y- förmige Wasserrinne mit einem Einlauf-Bereich und zwei Ausläufen, Blechstärke: min. 2 mm / Rohr Ø 38 mm Wasserrad (0,60) Wasserrad bestehend aus 12 Schaufeln, an der Stirnseite flächig abgekantet und durch Seitenwände eingeschlossen. Radlagerung mit Wälzlagern, Blechstärke min. 2 mm, mit Aufständerung, Rohr Ø 38 mm, vorbereitet zur Aufnahme der Wasserrinne. Wasserrinne (1,60), 3 Stck. Verschweißte Edelstahlkonstruktion. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Abgeschrägter Auslauf. Stufenlose Neigung zum Einbau für das erforderliche Gefälle für den Zu- und Ablauf des Wassers. Förderbecken solitär Verschweißte Edelstahlkonstruktion mit Aufnahmevorrichtung für das Fußlager der Wasserspirale. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Wasserablauföffnung durch Zylinderschraube verschlossen. Passendes Ringfundament (15168) zur Verankerung am Flanschring und Formsteine (15169) zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) können gegen Mehrpreis mitgeliefert werden. Wasserspirale (2,00) mit Handradantrieb Länge: 2,00 m Außendurchmesser: 0,25 m Handrad Ø: 0,80 m Verschweißte Edelstahlkonstruktion mit Wälzlagern, Fußlager zum Aufschrauben, Anbindung an Pfosten. Auffangbecken modular Verschweißte Edelstahlkonstruktion zur Wasseraufnahme mit zwei Wasserablauföffnungen (90° und 270°). Blechdicke min. 2 mm / Rohr Ø 38 mm. Zur Anbindung an Pfosten. Wasserrinne (2,40) Verschweißte Edelstahlkonstruktion 0,80 m x 2,40 m, Blechdicke: min. 2 mm / Rohr Ø 38 mm. Stufenlose Neigung zum Einbau für das erforderliche Gefälle für den Zu- und Ablauf des Wassers durch zusätzliche Aufständerung. Stauklappe, 6 Stck. Stauklappe für Wasserrinnen, frei positionierbar, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage Verteilerrinne, Art.-Nr. 0-33493-00 Grundfläche: 0,35 x 1,05 m Gewicht: 35 kg insgesamt Verschweißte Edelstahlkonstruktion mit einstellbarer, stoßgedämpfter Kippmechanik zur Zweiwege-Wasserverteilung, mit Aufständerung und Wasserrinne mit Kantenschutzrohr Ø 38 x 2 mm, Blechdicke min. 2 mm/Rohr Ø 38 mm Matschplatte (0,25), Art.-Nr. 0-33450-000 Grundfläche: Ø 1,04 m Gesamthöhe: 0,32 m Gewicht: 40 kg insgesamt Verschweißte Edelstahlkonstruktion mit 6 Wasserablauföffnungen. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Verankerung am Flanschring. Pa
