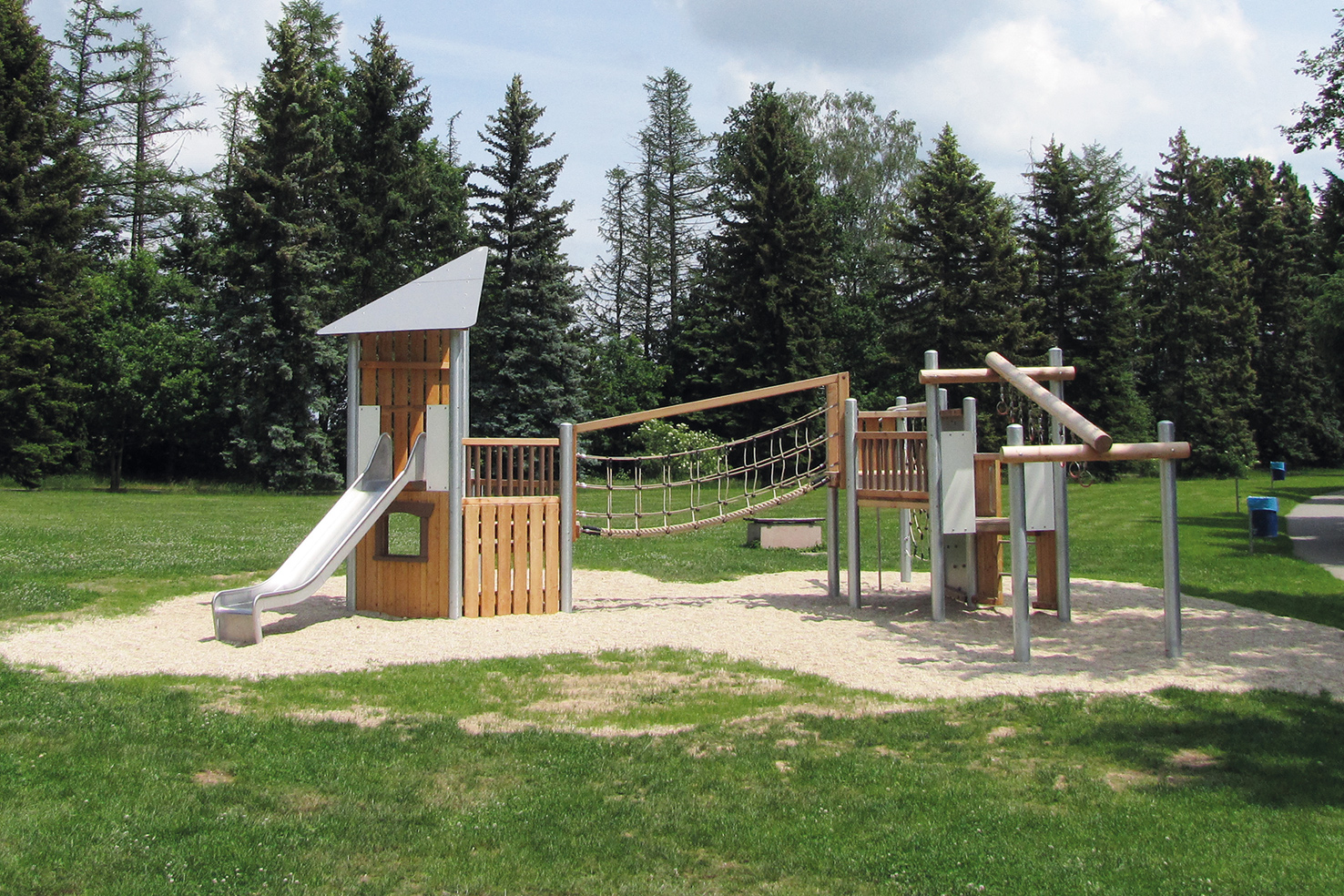

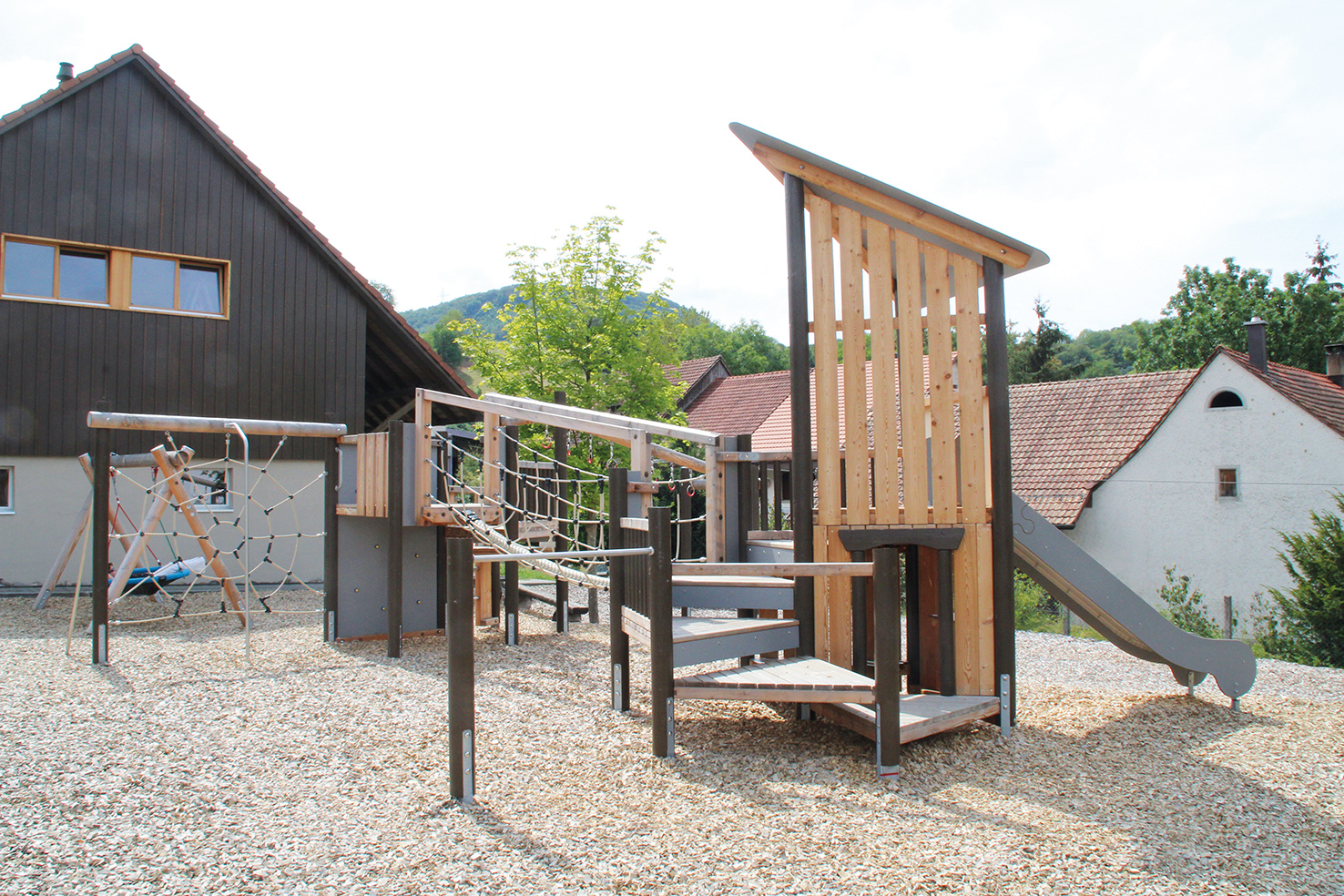

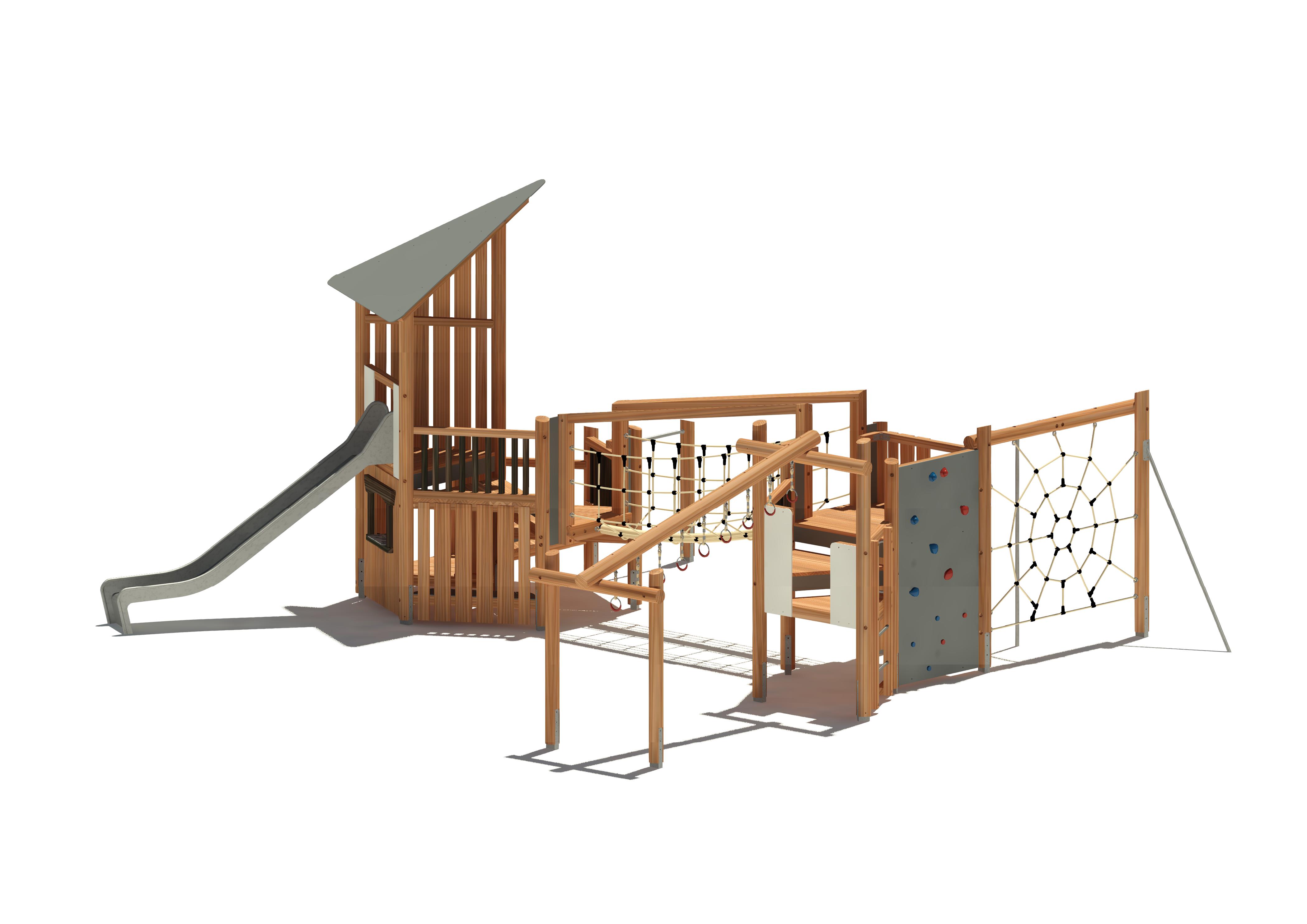

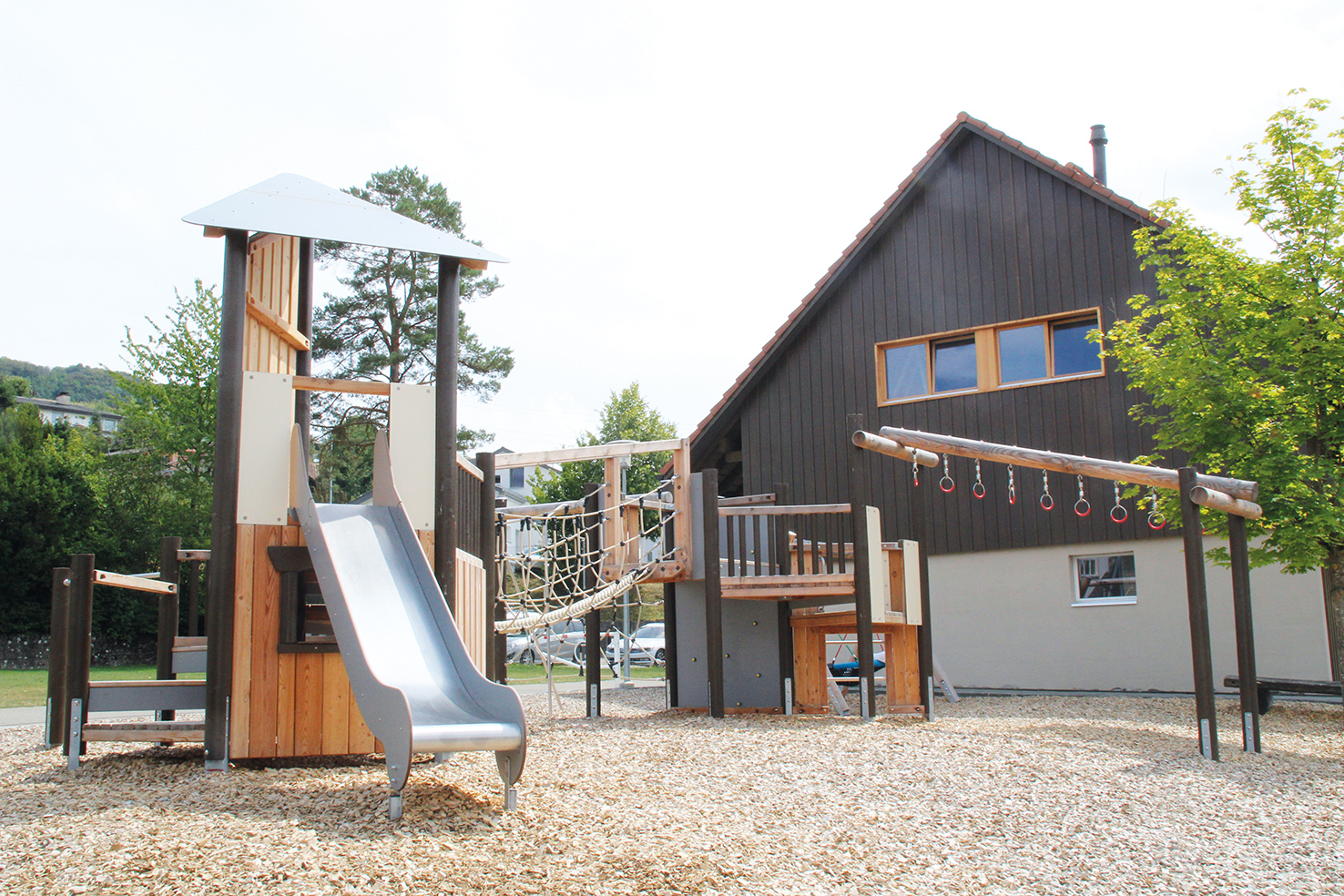

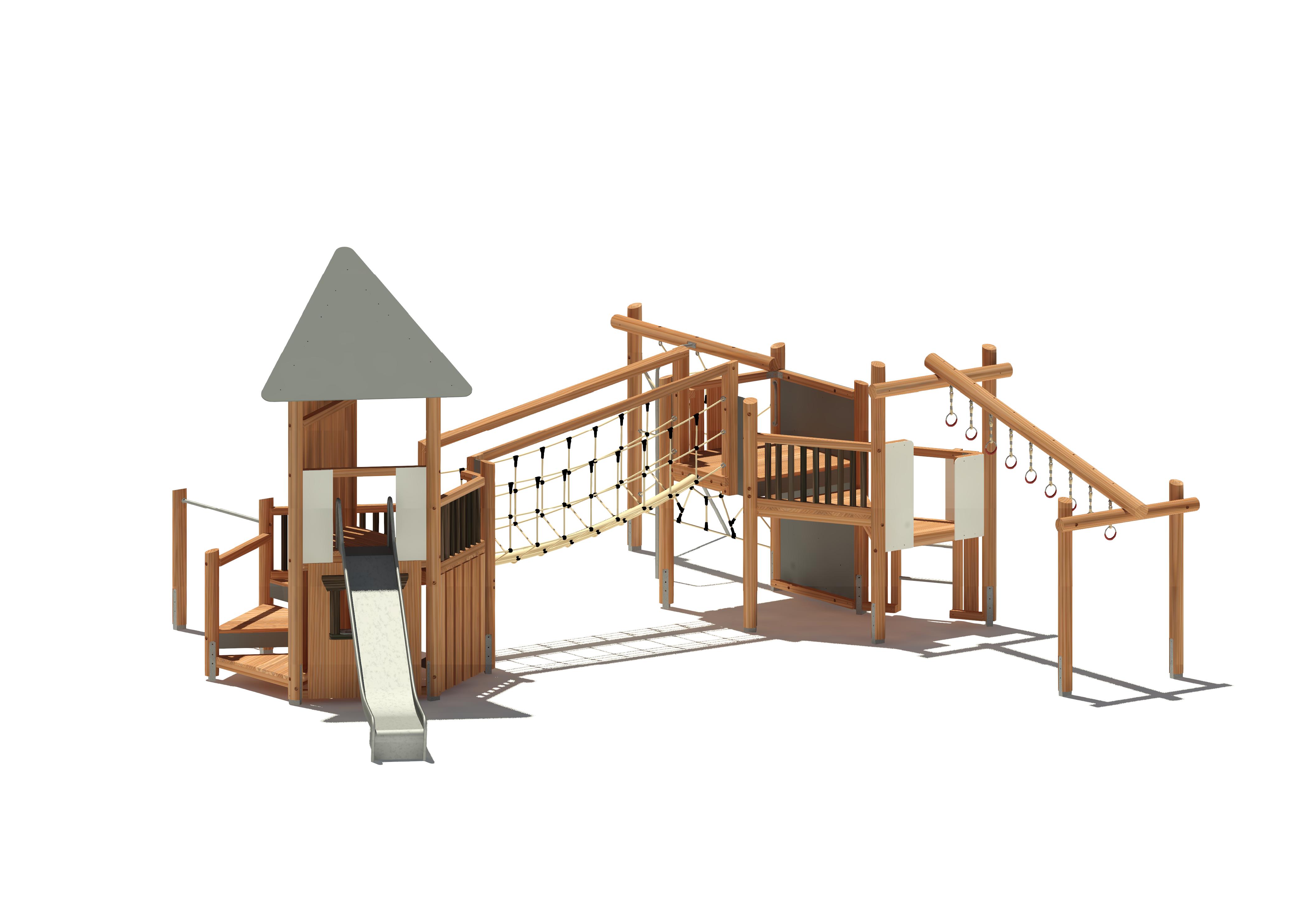

Ihre gewählte Variante: Standpfosten mit Pfostenschuhen: Rundholz Kiefer mit Kern, kesseldruckimprägniert ° Ø 14 cm Gründung G1: zum Einbetonieren Hauptkomponenten: Rundholz Kiefer mit Kern, kesseldruckimprägniert/ Schnittholz Fichte kernfrei, kesseldruckimprägniert ° Geländerbohlen, 7,5 x 7,5 cm ° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm Anbaurutschbahn Edelstahl: Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm Verkleidungsstil „Arco“ [AC…]: Brettschalung 2,5 x 16,0 cm, lasierte Umrandungen der Fenster- und Eingangsöffnungen 4,5 x 15,4 cm, lasierte Sprossen Bestandteile: 6-Eck-Spielturm (T1), Wendelaufstieg mit 3-Eck-Podesten, Podesthöhen 25/ 50/ 75/ 100/ 125 /150 cm, Außenmaß 246 x 282 cm > Setzstufen, HPL 10 mm > 3-Eck-Pultdach über Podesthöhe 150 cm, Dachfläche, HPL 10 mm ° Unterkonstruktion: Sparren 9,5 x 9,5 cm > Geländersprossenfüllung ° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm > Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm ° Handläufe: Edelstahlrundrohr Ø 33,7 mm ° fugenlose Schweißverbindung von Rutschfläche und Seitenwangen ° Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert, zum Aufdübeln > hohe Verkleidung „Arco“ > Geländersprossenfüllung ° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm > hohe Verkleidung „Arco“ [AC021] > Sitzbank „Arco“ [AC050] > hohe Verkleidung, Theke „Arco“ [AC070] > Eingang „Arco“ [AC040], Podesthöhe 25 cm > Anbaureck, Edelstahl, Reckstangenhöhe 130 cm ° Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut schräge Tarzanbrücke: Länge ca. 300 cm, Netzgeländer, Herkulesmaterial, Laufflächentau, Manilatau ° Podesthöhe 100 : 150 cm ° Druckaussteifung 9,5 x 9,5 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 7,5 x 7,5 cm ° Netzgeländer: Herkulesmaterial Ø 16 mm ° Laufflächentau: quadratgeflochtenes PP-Tauwerk 90 x 90 mm, Stahleinlage 12 mm seitliche Verkleidungen am Turm, HPL 10 mm 4-Eck-Spielturm (T2): Podesthöhe 150 cm, Außenmaß 148 x 148 cm > senkrechtes Spinnennetz [150], Höhe ca. 232 cm, Herkulesmaterial, schräge Stützstange, senkrechte Kletter-/ Rutschstange, Edelstahl ° Netz: Herkulesmaterial Ø 16 mm ° Kletter-/ Rutschstange, Stützstange: Edelstahlrundrohr Ø 33,7 mm ° Querbalken: Rundholz Ø 14 cm Öffnungsbegrenzung, „Arco“ > Kletterwand [150], Höhe ca. 220 cm, HPL 15 mm ° Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung ° Routen: unterschiedliche Schwierigkeitsgrade 3-Eck-Anbauspielturm (T3): Podesthöhe 125 cm, Außenmaß 130 x 148 cm > Setzstufe, HPL 10 mm > Geländersprossenfüllung ° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm 3-Eck-Anbauspielturm (T4): Podesthöhe 100 cm, Außenmaß 130 x 148 cm > Setzstufe, HPL 10 mm > Leiteraufstieg [100] ° Leiterholme 7,5 x 7,5 cm ° Leitersprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut seitliche Verkleidungen am Turm „Arco“ > schräge Hangelstrecke „Römische Ringe“ [100], Höhe ca. 150 : 220 cm, Länge ca. 300 cm, Öffnungsbegrenzungen; HPL 10 mm ° Hangelgriffe: römische Ringe, Abhängung Herkulesmaterial Ø 16 mm, Stahlring mit Kunststoffgriff, Kauschenwirbel Edelstahl ° Längsbalken: Rundholz Ø 16 cm, Querbalken: Rundholz Ø 14 cm Technische Daten: - Gerätetyp: Spielkombination - Spielschwerpunkt: Multifunktional - Bauserien: Bauserie 4 - Einsatzbereich: Öffentlicher Spielplatz - Empfohlene Altersklasse: Besonders geeignet für Kinder ab 5 Jahren - Platzbedarf: Länge: 1187 cm Breite: 1182 cm - Gerätegröße: Länge: 902 cm Breite: 830 cm Höhe: 415 cm - Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176 - Eignung & Funktion: Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten - Montageaufwand: Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 420 Min. - Fundamentangaben: Fundamente (bauseits): 19 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,78 m³ - Größtes Bauteil: Länge: 495 cm Breite: 282 cm Höhe: 270 cm - Schwerstes Bauteil: 750 kg - Freie Fallhöhe: 232 cm - Aufprallfläche: 95,20 m² - Bodenart: Spielplatz: Anforderungen für Deutschland & Europa - Farbschema HPL-Platten: Edelweiß, Koalagrau - Farbschema Seilartikel: Hanffarben - Farbschema Klettergriffe: Blau, Rot

Maier Spielplatzgeräte — ganzes Sortiment → Artikel EM-S4-4710-G1-KK3-F3-AR1V1

📄 Montageanleitung EM S4 4710 G1 Fx Dx xx AR1V1 MW.pdf?1734408312
