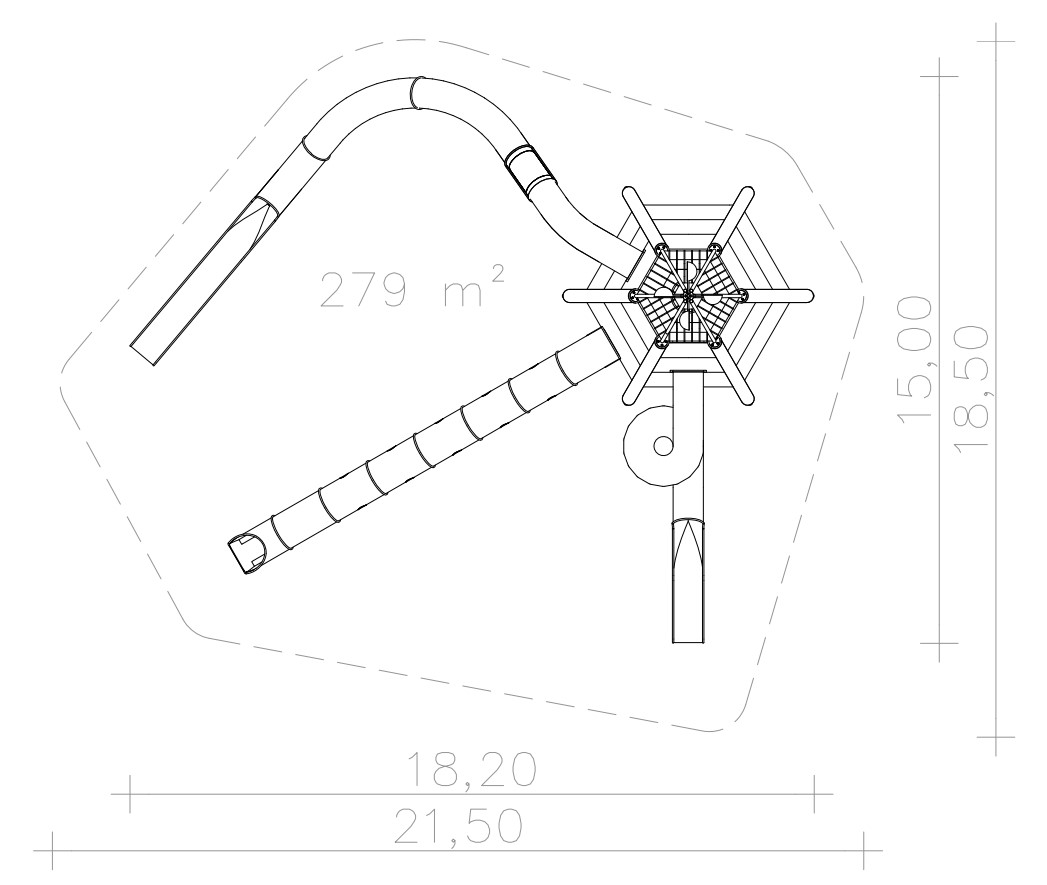

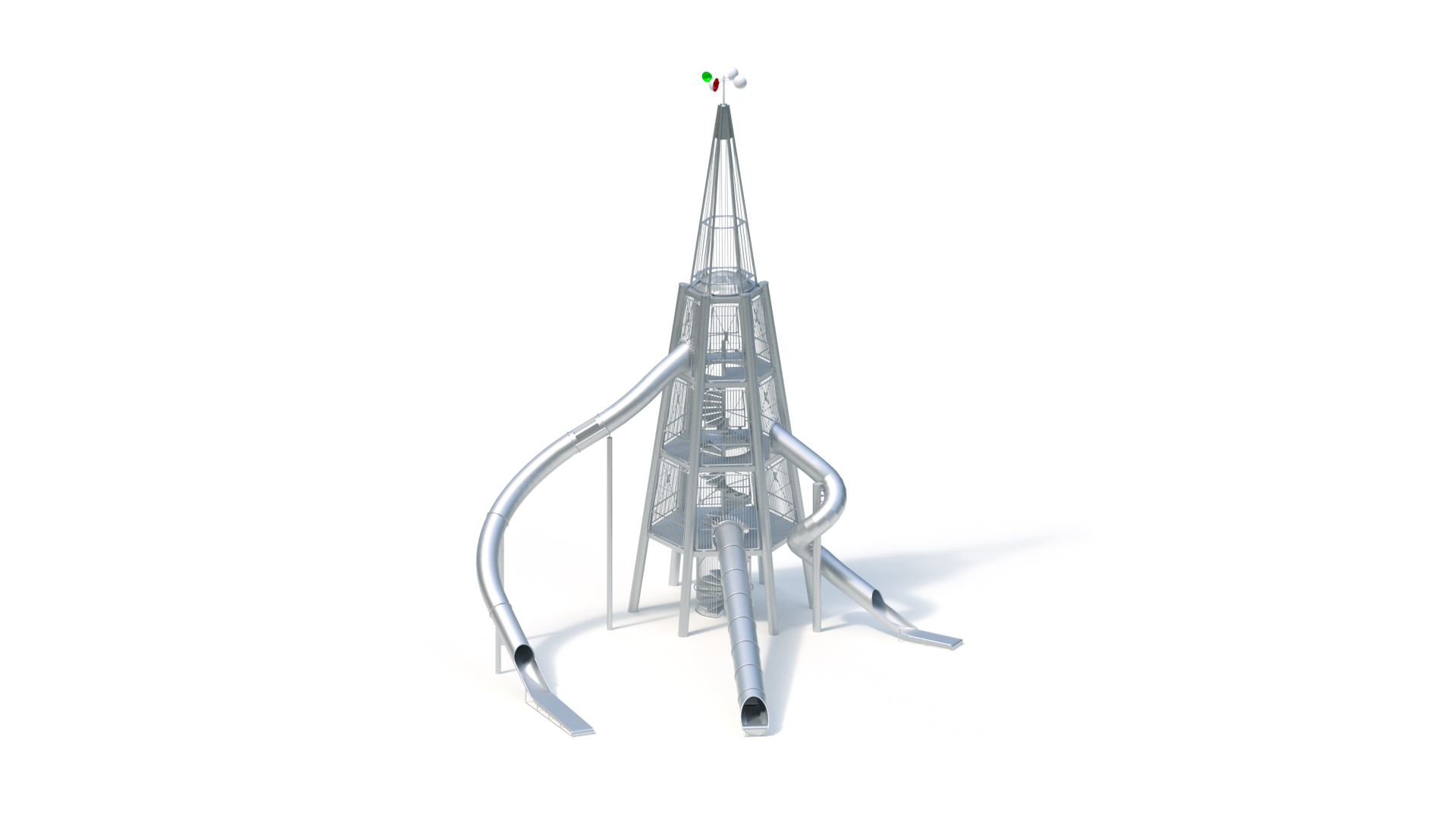

Kurzbeschreibung Dalbenturm (20,00) mit Tunnelrutsche, Tunnel-Wendelrutsche und Rollenbahn A. Dalbenturm Technische Daten Grundfläche: 15,00 x 18,20 m Mindestraum: 18,50 x 21,50 m (279 m²) Gesamthöhe: 19,96 m Podesthöhen: 3,00 / 6,00 / 9,00 m Rutschenanbauhöhen: 3,00 / 6,00 / 9,00 m Rutscheneinsitzhöhen: 3,10 / 6,10 / 9,10 m Standpfosten Stahlrohr Ø 355 mm feuerverzinkt Podestböden Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten Aufstieg Wendeltreppe bis zur Podesthöhe 9,00 m, Ø 1,90 m mit Edelstahltreppenstufen, Schutzgitter und Geländer aus Edelstahl, glasperlgestrahlt Schutzgitter Schutzgitter ab 3,00 m Podesthöhe, Schweißkonstruktion aus Edelstahlrohr Ø 21,3 / 48,3 mm, mit Handlauf, glasperlgestrahlt, schraubbare Flanschverbindungen an den Podesten. Kreuzverbände M20 System mconnect, DIBT zugelassen Nr. Z-14.4-441 nach DIN 18800: feuerverzinkte Gabelköpfe aus vergütetem Stahlguss in Feingussqualität, Zugstäbe aus hochfestem Feinkornbaustahl S460N. Turmdach Höhe: 12,00 m Edelstahldach mit Lichtkuppel Ø 2,00 m opal, Schweißkonstruktion, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten Turmspitze Schweißkonstruktion aus Edelstahlrohr Ø 20/90 mm, glasperlgestrahlt; schraubbare Flanschverbindungen an den Standpfosten, einschließlich Edelstahlpfostenkappen Turmabschluss 2-fach wälzgelagerter Windrotor mit Halbkugeln aus Edelstahl, pulverbeschichtet, Ø 500 mm Verankerung Verdübelung der Standfußronde mit 6 Injektions-Ankerstangen aus nichtrostendem Stahl A4 (demontierbar) Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet. B. Rollenbahn (3,00) Anbauhöhe: 3,00 m Einsitzhöhe: 3,10 m Rutschenneigung: ca. 15° Tunneldurchmessser: 0,96 m Rollendurchmesser: 50 mm Rutschblechdicke: 2,5 mm Länge: 15,00 m Rollenbahn-Segmente mit innenliegender Bahnführung aus Edelstahl, verschweißt zu einer einteiligen Rollenbahn. Beidseitige Grifföffnungen im Einsitzteil. Lichtöffnungen aus bruchsicherem Polycarbonat. Wälzgelagerte Edelstahlrollen. C. Tunnel-Wendelrutsche (6,00) Anbauhöhe: 6,00 m Einsitzhöhe: 6,10 m Rutschenneigung: 30°/38° Wendelung (rechts): 360° Tunneldurchmessser: 0,80 m Rutschblechdicke: 2,5 mm Mittelpylon: Stahlrohr Ø 298,5 x 7,1 mm, Mantelblech Edelstahlrohr Ø 313 x 2,5 mm Wendelung: 360° rechts Rutschensegmente aus Edelstahl, durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort. D. Tunnelrutsche (9,00) Anbauhöhe: 9,00 m Einsitzhöhe: 9,10 m Rutschenneigung: 30°/36° Tunneldurchmessser: 0,80 m Rutschblechdicke: 2,5 mm Stützpfosten: Edelstahlrohr Ø 120 x 3 mm Verlauf: Kurve 25°rechts, 105° links Fenster: Lichtkuppel aus bruchsicherem Polycarbonat Rutschensegmente aus Edelstahl; durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort. Fundamente (bauseits) 6 Stck. 1,20 x 1,00 x 0,90 m 3 Stck. 0,60 x 0,60 x 0,60 m 5 Stck. 1,00 x 0,40 x 0,40 m 1 Stck. 0,80 x 0,80 x 1,00 m 3 Stck. 1,00 x 0,40 x 0,40 m 1 Stck. 1,20 x 0,40 x 0,40 m 1 Stck. 1,40 x 1,40 x 0,90 m Die in diesem Angebot genannten Fundamentgrößen entsprechen den statischen Erfordernissen bei mittelschwer lösbaren Bodenarten mit einer zulässigen Bodenpressung von mindestens σR,d = = 180 kN/m². Bei abweichender Bodenbeschaffenheit sowie bei Montage in Gebieten mit hoher Windlast (abweichend von deutscher Windzone 2, entspricht vref = 25,0 m/s) oder hoher Schneelast (abweichend von deutscher Schneelastzone 2, entspricht sk ≥0,85 kN/m²) sind ggf. technische Änderungen an der Konstruktion des Produkts erforderlich (z.B. Einfügen von Kreuzverbänden). Hierdurch entstehen zusätzliche Kosten und eine Verlängerung der angegebenen Lieferzeit. Die dafür erforderliche statische Berechnung kann Kaiser & Kühne auf Wunsch des AG bei einem anerkannten Ingenieurbüro beauftragen. Die hierdurch entstehenden Kosten sind vom AG zu tragen. Die erforderlichen Nachweise der örtlichen Gegebenheiten sind vom AG zur Verfügung zu stellen. Artikelnummer: 911520001 Technische Daten: - Grundfläche: 15,00 x 18,20 m - Mindestraum: 18,50 x 21,50 m (279 m²) - Gesamthöhe: 19,96 m - Podesthöhen: 3,00 / 6,00 / 9,00 m - Rutschenanbauhöhen: 3,00 / 6,00 / 9,00 m - Rutscheneinsitzhöhen: 3,10 / 6,10 / 9,10 m - Höhe: 12,00 m Edelstahldach mit Lichtkuppel Ø 2,00 m opal, Schweißkonstruktion, glasperlgestrahlt, schraubbare Flanschverbindungen - Anbauhöhe: 3,00 m - Einsitzhöhe: 3,10 m - Rutschenneigung: ca. 15° - Tunneldurchmessser: 0,96 m - Rollendurchmesser: 50 mm - Rutschblechdicke: 2,5 mm - Länge: 15,00 m - Wendelung (rechts): 360° - Mittelpylon: Stahlrohr Ø 298,5 x 7,1 mm, Mantelblech Edelstahlrohr Ø 313 x 2,5 mm - Wendelung: 360° rechts - Stützpfosten: Edelstahlrohr Ø 120 x 3 mm - Verlauf: Kurve 25°rechts, 105° links - Artikelnummer: 911520001 - Maße (L×B×H): 18,2 × 15
