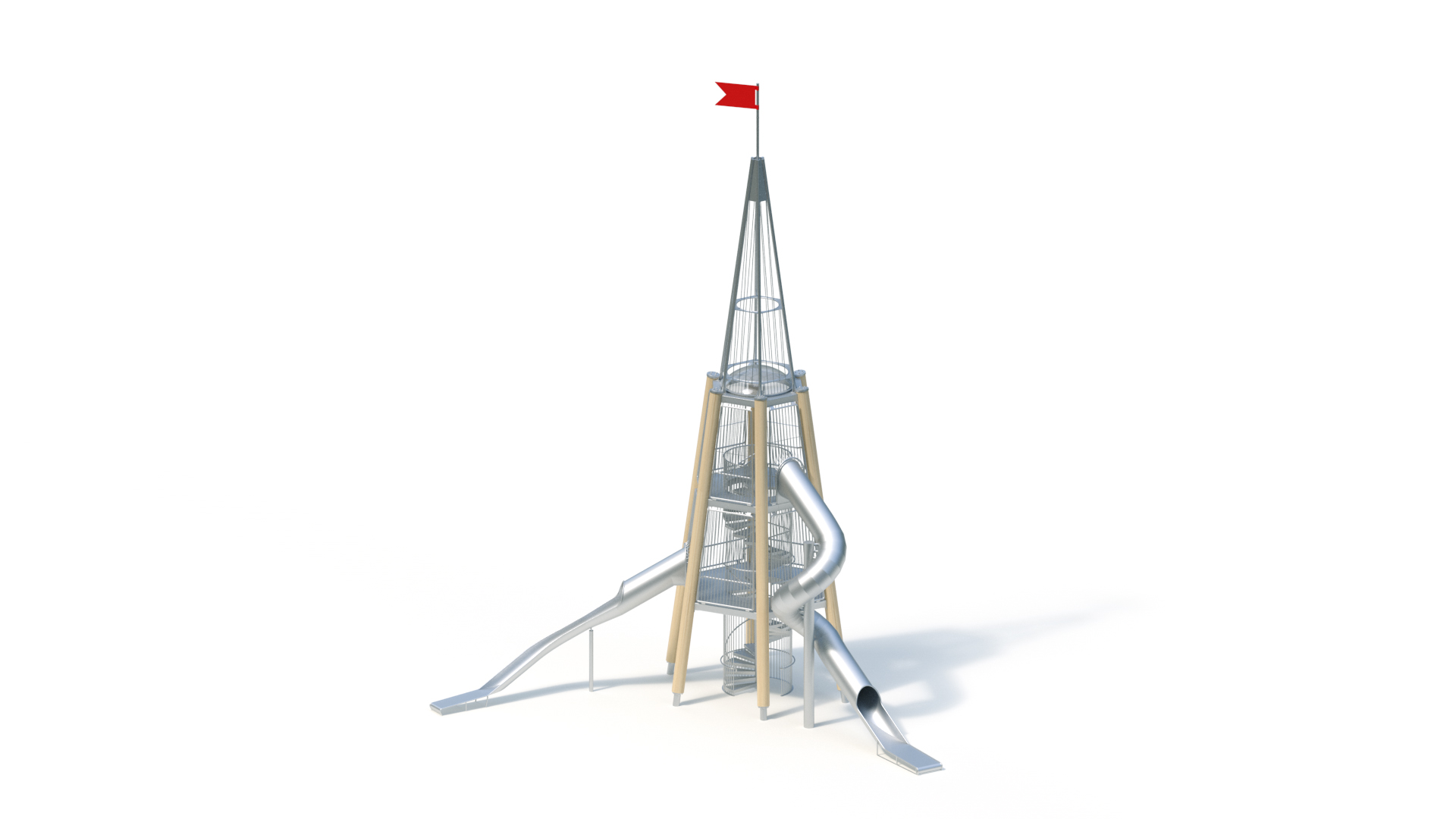

Kurzbeschreibung Dalbenturm (17,00) mit Tunnel-Hangrutsche (3,00) und Tunnel-Wendelrutsche (6,00) Technische Daten Grundfläche: 11,70 x 12,30 m Mindestraum: 15,20 x 15,80 m (118 m²) Gesamthöhe: 17,98 m Podesthöhen: 3,00 / 6,00 m Rutschenanbauhöhen: 3,00 / 6,00 m Rutscheneinsitzhöhen: 3,10 / 6,10 m Standpfosten Leimholz Lärche Ø 350 mm mit 3-fachem Holzschutzanstrich, auf Stahlstandfüßen Podestböden Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten Die in diesem Produkt verbauten Hölzer bestehen aus hochwertigem Brettschichtholz aus Lärche. Ergänzend zu unseren allgemeinen Geschäftsbedingungen gewähren wir eine Garantie von 12 Jahren, sofern die in der Wartungsanleitung beschriebenen Pflege- und Instandhaltungsmaßnahmen eingehalten werden. Aufstieg Wendeltreppe bis zur Podesthöhe 6,00 m, Ø 1,90 m mit Edelstahltreppenstufen, Schutzgitter und Geländer aus Edelstahl, glasperlgestrahlt Schutzgitter ab 3,00 m Podesthöhe, Schweißkonstruktion aus Edelstahlrohr Ø 21,3 / 48,3 mm, mit Handlauf, glasperlgestrahlt, schraubbare Flanschverbindungen an den Podesten Turmdach Höhe: 9,00 m Edelstahldach mit Lichtkuppel Ø 2,00 m opal, Schweißkonstruktion, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten Turmspitze Schweißkonstruktion aus Edelstahlrohr Ø 20/90 mm, glasperlgestrahlt; schraubbare Flanschverbindungen an den Standpfosten, einschließlich Edelstahlpfostenkappen Turmabschluss Windfahne Verankerung Verdübelung der Standfußronde mit sechs Injektions-Ankerstangen aus nichtrostendem Stahl A4 (demontierbar) Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet. Tunnel-Hangrutsche (3,00) Rutschensegmente aus Edelstahl durch Röhren-Muldenform besonders geräuscharm, zu einer einteiligen Rutsche verschweißt. Verlauf: Kurve 27° links Inklusive Stützpfosten, Standpfosten aus Edelstahlrohr Ø 120 mm, Befestigungsflansch aus Edelstahl. Tunnel-Wendelrutsche (6,00) Rutschensegmente aus Edelstahl, durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, incl. Verbindungsflansche für Montage vor Ort. Verlauf: Wendelung 360° rechts Inklusive MIttelpylon: Edelstahlrohr Ø 298,5 x 7,1 mm Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen. Fundamente (bauseits) 6 Stck. 1,20 x 1,00 x 0,90 m 1 Stck. 0,40 x 0,40 x 0,60 m 1 Stck. 1,40 x 0,75 x 0,40 m 1 Stck. 0,80 x 0,80 x 1,00 m 3 Stck. 1,00 x 0,40 x 0,40 m 1 Stck. 1,40 x 1,40 x 0,90 m Die in diesem Angebot genannten Fundamentgrößen entsprechen den statischen Erfordernissen bei mittelschwer lösbaren Bodenarten mit einer zulässigen Bodenpressung von mindestens σR,d = 180 kN/m². Bei abweichender Bodenbeschaffenheit sowie bei Montage in Gebieten mit hoher Windlast (abweichend von deutscher Windzone 2, entspricht vref = 25,0 m/s) oder hoher Schneelast (abweichend von deutscher Schneelastzone 2, entspricht sk ≥0,85 kN/m²) sind ggf. technische Änderungen an der Konstruktion des Produkts erforderlich (z.B. Einfügen von Kreuzverbänden). Hierdurch entstehen zusätzliche Kosten und eine Verlängerung der angegebenen Lieferzeit. Die dafür erforderliche statische Berechnung kann Kaiser & Kühne auf Wunsch des AG bei einem anerkannten Ingenieurbüro beauftragen. Die hierdurch entstehenden Kosten sind vom AG zu tragen. Die erforderlichen Nachweise der örtlichen Gegebenheiten sind vom AG zur Verfügung zu stellen. Artikelnummer: 913517001 Technische Daten: - Grundfläche: 11,70 x 12,30 m - Mindestraum: 15,20 x 15,80 m (118 m²) - Gesamthöhe: 17,98 m - Podesthöhen: 3,00 / 6,00 m - Rutschenanbauhöhen: 3,00 / 6,00 m - Rutscheneinsitzhöhen: 3,10 / 6,10 m - Höhe: 9,00 m - Verlauf: Kurve 27° links - Inklusive MIttelpylon: Edelstahlrohr Ø 298,5 x 7,1 mm - Artikelnummer: 913517001 - Maße (L×B×H): 11,7 × 12,3 × 17,98 cm - Gewicht: n. v. - Altersgruppe: 4+ - Hebezeug erforderlich: false - Inklusionsattribute: Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Höhenerfahrung - Varianten: Classic
